研究通过导体的电流强度与电压和导体的电阻的关系。

实验器材：

电压传感器，电流传感器。不同阻值的电阻，滑动变阻器，电源，导线开关等电路元件。

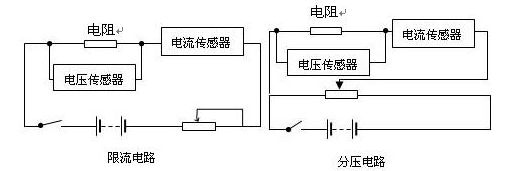

实验电路、接线：如下图

采用分压电路，电压的调节范围较大。

实验准备：

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开“欧姆定律”实验模板。

实验步骤：

（1）如图连接好电路。

（2）点击“开始”按钮开始实验。接通电路电源，待电流稳定，点击“单点采样”按钮，采集通过导体的电流强度。

（3）不改变导体，调节滑动变阻器，改变导体两端的电压，电路电流也随之改变。待电流稳定，再点击“单点采样”，测量电流。直至采集得到多组数据。点击“结束”按钮。

（4）点击“数据整理”按钮，单击“保留单点数据”，完成数据采集。

（5）调换不同阻值的电阻，重复步骤2－5，采集多组实验数据。

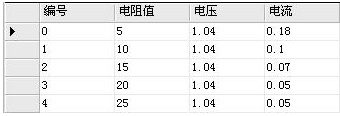

（6）要分析电流与电压的关系，点击进入“U-I”页或“实验数据”页。

（7）要分析电流与导体的关系，点击进入“U/I－t”页或“实验数据”页，比较 U/I 值与导体的电阻值。

（8）得到通过导体的电流与导体两端的电压、导体本身的电阻关系的欧姆定律。
