（1）了解电容器可以贮存电荷，也可以释放贮存的电荷形成电流；

（2）了解电容器充放电过程中电流和两端电压的变化情况；

（3）了解充放电的时间与电源电压、电阻及电容器的大小有关

（1）平行板电容器是由两块相互绝缘，相隔很近的金属板组成，两极分别与电源的正负极相连，可以使内程叫放电，放电电流也会持续一段时间。

板上带上等量异种的电荷，这个过程叫充电。充电电流会持续一段时间，直到两极板间的电压等于电源两端电压，充电停止。充了电的电容的两极用导线接通，两极电荷中和，电容器不再带电，这个过

（2）电路中加电阻，是为了延长充、放电时间，便于观察电流、电压变化。

实验器材：

计算机、GQY数据采集器，电压传感器（一台），电流传感器（一台），3V或6V,2200uF电容（电解电容一个），导线若干。

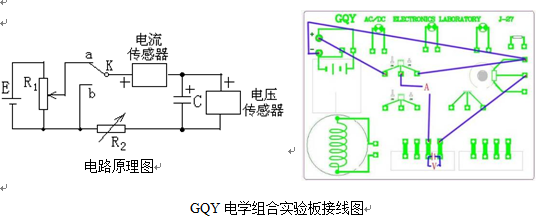

实验装置图：

实验步骤：

（1）       将电流传感器和电压传感器分别用两根1394数据线接入GQY数据采集器的2号接口和3号接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器，电压传感器和电流传感器按GQY电学组合实验板接线图接法接入。

（2）       使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开研究电容的充放电过程的专用模板。

（3）       按GQY电学组合实验板接线图连接好电路，电键位于按下状态，变阻器逆向旋到底，使电阻值最大。

（4）       点击开始实验，按一下电键，使键起来，电容充电。当观察到电流显示几乎为零时，表明充电结束

（5）       再按一下电键，使键按下，电容开始放电。点击结束实验。

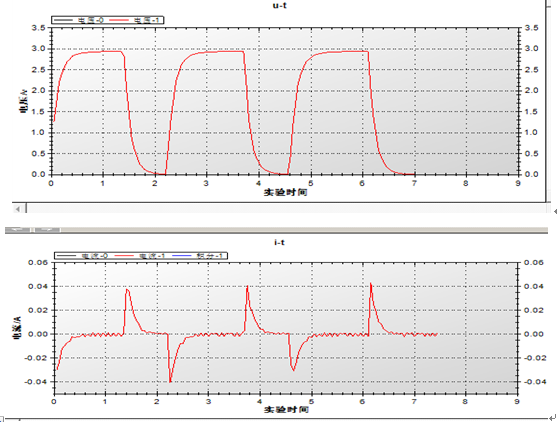

（6）       观察充、放电过程中的电流、电压变化情况，充、放电所用的时间；

（7）       顺向转动变阻器（到中间位置），重复步骤4—6；

比较不同的电阻时充、放所需时间。

（8）                  比较不同的电阻时充、放所需时间。

（9）       电容器电容的计算。在电流-时间的图表上选取一个放

电的波峰；如右图

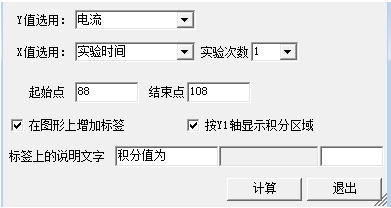

在弹出的对话框中点积分，Y轴选用“电流”，X轴选用“实验时间”，实验次数选取第一次（要进行积分的那次实验数据，如果是第二次的，就选第二次），点击在图形上增加标签，最后点击计算。

计算结束，点退出。将计算的结果填入；将电容的电压输入到。最后点击。这时候电容的电量就计算出来了。
