测量干电池的电动势和内阻

通过改变外电阻电路工作状态，电流传感器和电压传感器测出电流和路端电压，由系统生成U-t、I-t和U-I图线，拟合图线得出电动势∑和内电阻r实验电路有有限流和分压两种；本模板采用分压电路，这样可以获得更广范围的数据

实验器材

GQYeLab采集器、电压传感器、电流传感器、计算机。待测干电池、GQY电学组合实验板、连接导线。

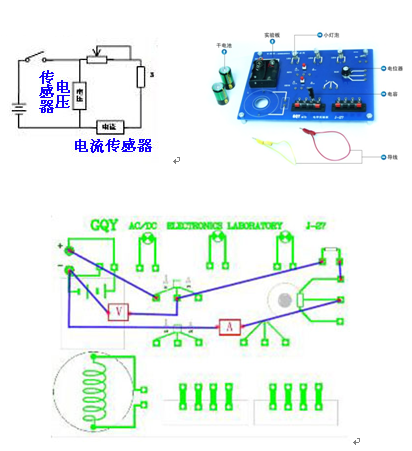

实验装置图：如下图

实验步骤

1.将电压传感器传感器和电流传感器分别用两根1394数据线接入GQY数据采集器的1号接口和2号接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器。

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开研究电源电动势的专用模板。按实验装置图连接好设备。连接好数据采集器和计算机。

2.变阻器逆向旋到底，使电阻值为最大；

3.按下电路板上电键，接通电路。点击“”按钮开始实验，较快地顺向转动变阻器（使电阻逐渐变小），转动到底后，再按一下电键，断开电路。点击“”按钮，结束实验。

4.观察 U-t、I-t图线；

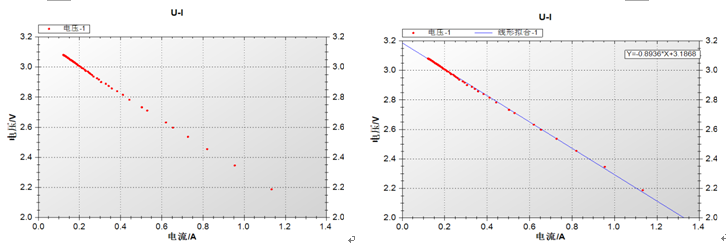

5.点击进入“U-I”页，观察U-I图线；

6.在U-I 图线上选取、保存数据后，进行线性拟合，根据拟合直线方程，得到电源电动势∑和内阻r。
