►实验器材

GQY数据采集器、计算机、力传感器2个。GQY力的合成与分解实验仪、钩码（50g）2个、连接细绳1根、铁架台。

►实验装置图：如下图

►实验步骤

（1）将GQY力的合成分解实验器通过螺丝固定在铁架台上。按照上图将两力传感器用长螺丝，固定到力的合成分解实验仪的力传感器定位架上，力传感器测钩则会指向实F验器盘的圆心。力传感器支架边沿所指的角度数，就是力作用线与装置中心线的夹角，也就是力的方向。

（2）将左边力传感器接入数据采集器一号口，它采集的力是F1。右边力传感器接入数据采集器二号口，它采集的是F2。

（3）将连接细绳分别挂到两个传感器的测钩上，放松接点固定螺丝，把接点调整到实验器盘的圆心。

（4）双击图标，打开DAS程序，等待传感器自动连接，待变成，传感器就连接成功了。单击“物理实验”，双击实验条目“力的合成与分解”，进入实验界面。

（5）点击“”，点击“开始采集F1F2”按钮，观察软件中两个力传感器窗口示数是否为零。如果不是，点按力传感器上的“调零”按钮，使力传感器置零。把力的角度输入对应的框内。

（6）在连接细绳下方挂上钩码，保持钩码稳定后。点击“锁定F1F2”按钮，记录住两分力的大小。

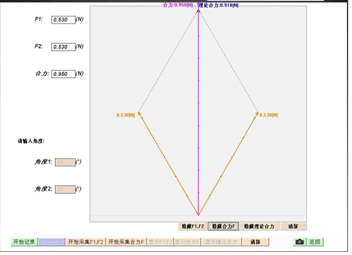

（7）点击“显示F1F2”，界面上会显示出两个力的图示，如右图所示。

（8）取下钩码，把左边细绳从传感器上取下，把右边力传感器移到中央零刻度处。此时左边的传感器不受力，右边传感器测量竖直方向的合力。

（9）点击“开始采集F”按钮，观察软件中两个力传感器窗口示数是否为零。如果不是，轻触力传感器上的“调零”按钮，使力传感器置零。

（10）在连接细绳下方挂上钩码，保持钩码稳定后。点击“锁定F”按钮，记录住合力。

（11）点击“显示合力F”，界面上会显示出合力的图示。

（12）点击“”按钮，结束实验采集。

►数据分析

观察几个力图示，分析合力与分力的关系；

点击“显示理论合力”，界面会显示出按平行四边形法则，从分力得到的理论合力。观察理论合力与实际测出的合力，讨论分析其产生差别的原因。

要研究其他角度的情况，再点击“开始实验”按钮，重新实验。
