实验目的：练习用位移传感器测量

►实验器材

GQY数据采集器、计算机、位移传感器。刻度米尺

►实验步骤

（1）  把刻度尺平放在实验台上；把位移传感器接收端放在刻度尺的一端，连接到数据采集器的2号口。位移传感器的发射端置于刻度尺上某一适当位置（发射口与接收口相对）。

（2）  双击图标，打开DAS程序，等待传感器自动连接，待变成，传感器就连接成功了。单击“新课改实验”，单击实验条目“练习使用DIS”，打开该软件。点击，进入实验界面。

（3）  打开发射端电源开关，点击“”，此时界面上会显示接受端和发射端的距离值。

（4）  测位移。点按数据采集器2号口置零按钮，为位移传感器“校零”，此时界面数据显示变为0.0cm。

（5）  沿刻度尺移动发射端，界面上同时显示发生的位移值。把位移传感器测得的值和利用导轨刻度尺上测出的值，填入下表1-1中进行比较，了解位移传感器的测量精度，采集多组数据后，关闭位移传感器发射端的电源。

（6）     观察位移传感器的测量范围

1）    观察传感器可测量的最小（最大）距离。

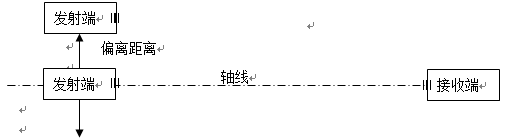

打开发射端电源，如下图所示，把发射端沿轴线靠近（远离）接收端，当界面显示的数据不改变时，这就是可测量的最小（最大）距离。这个距离可以从导轨的刻度尺上读出。

2）    让发射端离接收端80cm，然后使发射端离开轴线向两侧偏离。

观察当偏离多远距离时，不能测量了。（界面显示距离不变了或突然采集到一个比较大的数值）用刻度尺量出偏离距离。

步骤6重复做两次，把观察结果填入下表1-2，了解位移传感器的测量偏角。
