实验器材:GQY数据采集器、计算机、位移传感器。GQYelab力学轨道、GQYelab配套力学小车、轨道侧面固定板。

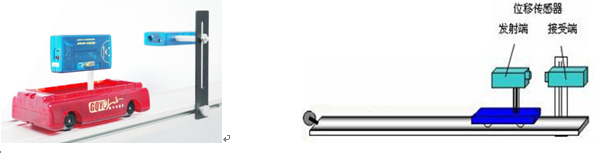

实验装置

实验步骤

（1）将位移传感器接收端固定到侧面固定板上，放在轨道的高端，连接到数据采集器二号口（注：位移传感器不能插在一号口上）；将位移传感器发射端固定到小车上。

（2）双击图标，打开DAS程序，等待传感器自动连接，待变成，传感器就连接成功了。单击“新课改实验”，双击实验条目“用DIS测定加速度”，进入实验界面。

（3）将小车放到轨道高端，将位移传感器的发射口

与接收口相对准，打开位移传感器发射器电源开关。点击“”，使小车从轨道上滑下。

（4）当获得v-t图线，点击“”，进入数据分析阶段。

（5）点击“选取范围”按钮，把鼠标移到左侧y轴附近的“开始点选择线”，此时鼠标变形为手指。单击并按住左键，拖拉选择线，选定研究区域的“开始点”。同样方法用右侧的“结束点选择线”，确定“结束点”，在v-t 图线上选择研究区域。

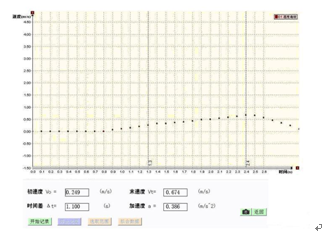

（6）“开始点”和“结束点”确定后，即可获得，该段v-t 图线对应的加速度值（图1）。

（7）调节斜面的倾角，重复实验。

（8）点击软件窗口右下角“截取屏幕”按钮，可将当前实验结果以图像文件的形式保存下来，记录在电脑中。

（9）归纳加速度的概念和从v-t 图求加速度的研究方法。

（10）实验结束，点击“返回”按钮，退出该软件。再次检查是否关闭了位移传感器发射端的电源开关，保护位移传感器的电池。
