探究物体在变力的作用下，物体所受合力的冲量与物体动量变化的关系

由动量定理：物体所受合力的冲量等于物体动量变化，即Ft=mv，—mv。在气轨上用滑块与力传感器的测量端碰撞（磁性碰撞），测出滑块碰前后通过光电门的时间和碰撞过程中力传感器测得的“F-t”图线，通过计算得出冲量和动量变化

实验器材：GQY数据采集器，力传感器（一个），光电门传感器，气垫导轨，铁架台

实验装置图：如下图

实验步骤：

1．连接GQY数据采集器和力传感器，光电门传感器，连接PC，打开GQY数据采集器。

2．根据实验装置图，在滑块上安装“I”型挡光片，并在滑块前端固定一块小磁铁，将

力传感器固定在气轨的一端，并将力传感器前端的挂钩换为平头推力部件，也固定一块小磁

铁。（注意：两块磁铁相对需是相同名磁极；另一个门也必须接上，切不要让其它物体挡在此门的测量处，否则会影响实验数据）。

3. 单击桌面打开GQY新课改专用界面软件，等待传感器自动连接，待变成，传感器就连接成功了。

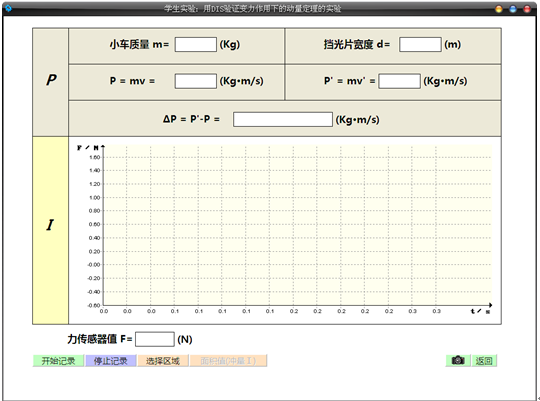

4. 选择“新课改实验”——“变力作用下的动量定理”，双击打开实验界面。如右图

5．挡光片宽度输入的是固定在滑块上的“I”型挡光片的宽度0.5cm，将小车整套装置前先称重，输入称重后质量；

6．轻按光电门传感器上的按键，将指示灯选择到“I”挡（即挡光模式），然后长按按键，进行传感器较零。

7．点击“”，出现曲线后，轻按力传感器上的较零键，对力传感器进行较零。推动滑块通过光电门传感器后与力传感器上的磁铁碰撞，经反弹后又通过光电门传感器后，点击“”。

8．实验结束后，点击“”，此时图像上出现区域选择线，左边的区域选择线在Y轴上，右侧的区域选择线可以直观的看到，把鼠标移到左侧y轴上，此时鼠标变形为手指。单击并按住左键，拖拉选择线，选定研究区域的“开始点”，同样方法用右侧的“结束点”。

9．选择好区域后，点击“”，软件会计算出积分值，即冲量值；

10．将积份值与此框内值做比较，得出结论；
