研究自由落体运动的规律

测量自由落体运动加速度

实验器材

GQYelab数据采集器、计算机、位移传感器。配重套、配重砝码若干、铁架台、网兜

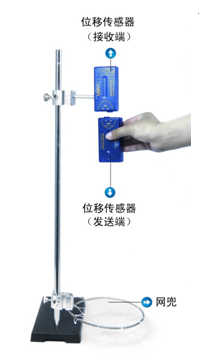

实验装置图：如下图

实验准备：

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作” ★，打开“自由落体运动”实验模板。

实验步骤：

1．把位移传感器的接受端固定在铁架台的高处，接收口朝下。网兜放在传感器的正下方低处。

2．使位移传感器发射端，放在接受端正下方，发射口与接收口对准。

3．在质量框内输入传感器的质量，约为0.073kg。

4.选择求导采样间隔为2。打开发射端的电源开关，点击实验“开始”按钮，随即放手让传感器自由下落。当传感器落入网兜，点“结束实验”。界面显示“s-t”图线。

5．双击左键并按住，拖动选择反映自由下落的一段图形，点选“数据整理”，进行数据整理。

6．对实验数据进行预设的拟合。

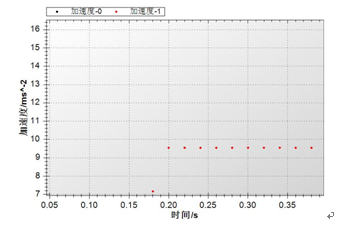

7．进入“v-t”、“a-t”页面，观察下落过程的速度、加速度情况。

8．在位移传感器发射端外，套上配重罩和砝码（砝码两个一加，保持平衡）。此配重罩质量约为0.05  kg、砝码每个质量0.05kg。重复步骤3-6，多次实验。

9．分析自由落体运动的特点
