研究电磁铁的磁性的强弱与电流、匝数、铁芯的关系。

实验器材：

GQY eLab系统，磁感应强度传感器，电流传感器；电磁铁实验仪，学生电源，滑动变阻器，连接导线等。

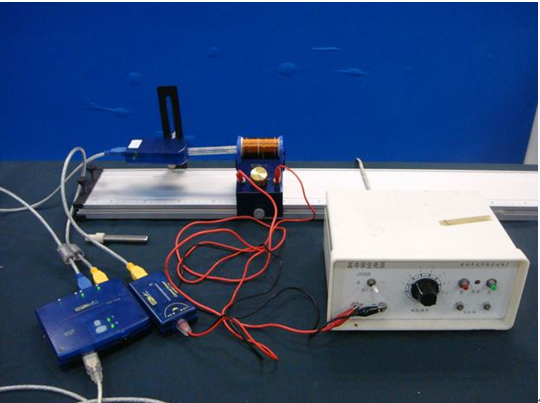

实验装置：

实验步骤：

研究磁性与电流的关系：

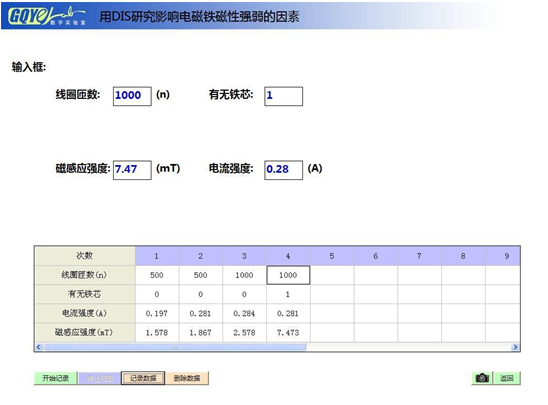

（1）双击图标，打开DAS程序，等待传感器自动连接，待变成，传感器就连接成功了。单击“初中实验”，双击实验条目“影响电磁铁磁性强弱的因素”,进入实验界面。

（2）按实验装置图连接好器材（电源关闭，输出电压选6V，变阻器处于最大值位置）。

（3）对传感器校零。

（4）选定一种螺线管的绕组，在数据输入框中输入相应的值。接通电源。

（5）点击“开始”按钮，当数据值稳定时，顺次点“结束”、“记录数据”，记录一组数据。

（6）逐一移动滑动变阻器的触点，改变电流，重复步骤4，采下多组数据。

（7）比较、分析数据，得出结论。

研究磁性与线圈匝数的关系：

保持电流不变，螺线管选用不同的匝数，按照上面的方法，采集多组数据，比较、分析。

研究磁性与线圈内部有无铁芯的关系：

保持电流与线圈的匝数不变，采集线圈内无铁芯的数据，及插入铁芯后的数据，比较、分析。
