测量小灯泡的电功率曲线。

实验器材：GQYelab数据采集器，计算机，电源，GQY电学组合实验板、电压传感器、电流传感器

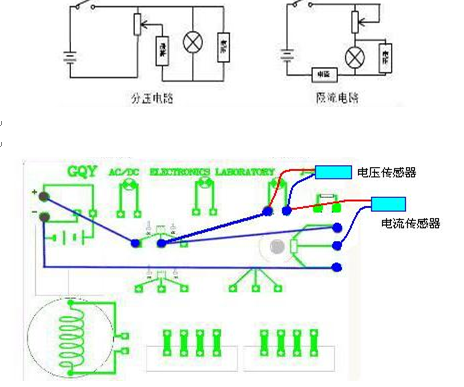

实验装置图：如下图

实验步骤：

（1）按照上图进行电路的连接，在连接过程中保证电键处于断开状态，并使滑动变阻器阻值处于最大值处。

（2）双击图标，打开DAS程序，等待传感器自动连接，待变成，传感器就连接成功了，单击“初中实验”，双击实验条目“用DIS测量电功率”进入实验界面。

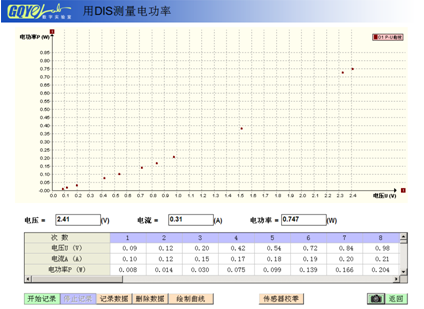

（3）点击“”，点击“”按钮，闭合电键，等数据稳定下来之后点击“记录数据”得到一组数据，逐渐减小节滑动变阻器的阻值，重复刚才的操作，得到多组数值，最后点击“”，断开电键。点击“绘制曲线”按钮，得到的实验结果如下图所示。

（4）对实验结果进行数据分析。
