研究力与加速度的关系

研究质量与加速度的关系

实验器材

GQYelab数据采集器、计算机、。位移传感器。GQY轨道（一端带滑轮）、GQY轨道小车、专用2克钩码若干、细绳、导轨侧面固定板。

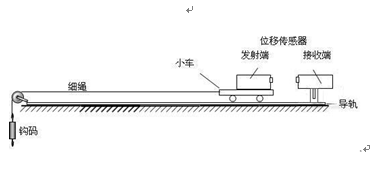

实验装置

实验操作

（1）   将位移传感器接收器固定在轨道的一端，连接到数据采集器2号口；将位移传感器发射器固定到小车上。

（2）   进行平衡摩擦力调整。

步骤如下：

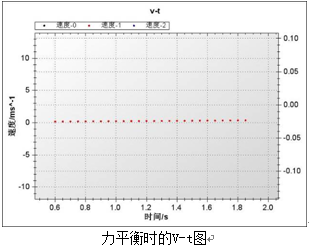

用物理实验二（使用单机平台操作）《匀变速直线运动》的操作。当得到速度图像成一条直线、加速度接近零，平衡摩擦力的调整完成。

►研究力与加速度的关系。

（1）使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开“力与加速度的关系”实验模板

（2）将细绳的一端拴在小车上，另一端通过滑轮拴住两个2克砝码，作为拉力 。

（3） 点击标签，进入“实时数据图像”页面。砝码质量输入框内输入砝码质量（每个砝

码质量是2克，拉力数值=砝码重量）。

（4） 将小车放到轨道上，打开位移传感器发射器电源开关；点击“”，释放小车，使小车在砝码的拉动下开始运动。待小车运动到轨道端，点击“”，结束第一次数据采集。关闭位移感器发射器的电源开关。

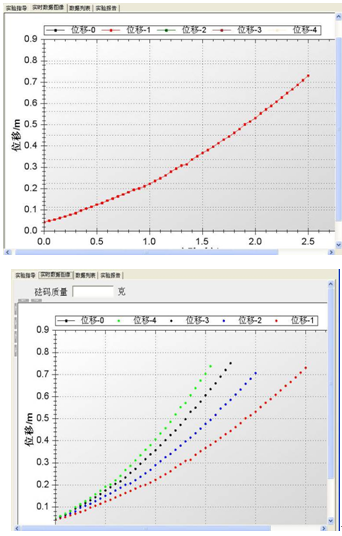

（5） 参照产品使用说明书“第四部分：单机运行平台操作说明－实验曲线区域选择”的方法选择需要研究的一段s-t 图线（见上图）；

（6） 将小车放到轨道上，打开位移传感器发射器电源开关；点击“”，释放小车，使小车在砝码的拉动下开始运动。待小车运动到轨道端，点击“”，结束第一次数据采集。关闭位移感器发射器的电源开关。

（7）参照产品使用说明书“第四部分：单机运行平台操作说明－实验曲线区域选择”的方法选择需要研究的一段s-t 图线（见右图）

（8） 保持小车质量不变，改变拉力大小。重复步骤4—5，可得到另几条s-t图像，见下图。每次实验得到的图像曲线的颜色不一样。

（9） 因为这个实验是多次点击开、关，采集得到的多次试验数据，对多次数据的分析、

拟和需要在实验结果分析中进行。（参照产品使用说明书“第四部分：单机运行平台操作说明——拟合方式3）

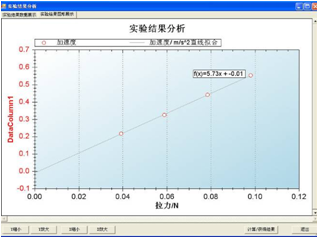

点击按钮，在弹出框中选“实验结果图形展示”，得到加速度与拉力数据点。右键单击图像，在弹出的对话框中选“直线拟合”。可见物体运动的加速度与拉力基本成正比。（见下图）

►研究质量与加速度的关系

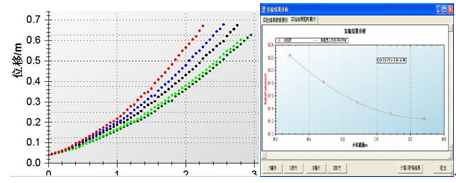

操作方法同研究力与加速度。拉力砝码保持5－6个不变。小车连同位移传感器、固定螺丝等总质量约0.342千克。改变运动物体质量的砝码每个质量50克。实验的多次采集的数据和对实验结果的分析如下图所示。
