研究物体在变力作用下，动能的增量与变力对它作的功的关系

用光电门采得物体过门的时间，继而得到物体的初末两个运动速度；选取物体在两个门之间的力与位移数据，来求力对位移的积分，得到变力的功

实验器材

数据采集器、光电门传感器、力传感器、位移传感器、计算机、力学轨道、小车、轻质弹簧、侧面固定板

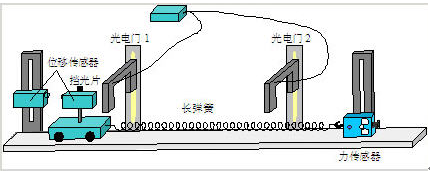

实验装置图

实验准备

1、  按照光电门、力、位移这样的顺序依次将传感器接入1—3号口；

2、  光电门传感器选用“I-U-I”模式；

3、  组装教具时，挡光片装在位移的支架上，这样可以不让位移传感器挡住光电门，而挡光片能挡光；

4、  力传感器选用拉力为正值；

5、使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开“弹力的动能定理”实验模板。

实验步骤：

1、  如实验装置图，组装好器材。调整好力传感器，在不挂小车时校正零位；

2、  在框内输入小车的质量。（小车+位移传感器+6cm固定杆+蝶形螺母+挡光片约重0.323kg），挡光片宽0.005m；

3、  把小车拉到左端，两个光电门清零，打开位移传感器开关。点击“开始实验”，放手让小车运动。当小车过两个门后，点击“结束实验”；

4、  在光电门数据图中，选取数据保存（从第一个挡光结束点到第二个挡光起始点）；

进入F-S图，进行积分，（Y选力，X选位移）。比较积分与动能增量的关系；
