观察单摆的振动图像。

了解单摆振动过程中位移、速度、加速度等的变化情况。

用可调摆长装置，研究单摆振动周期与摆长的关系。

用单摆测重力加速度

实验器材：

GQYeLab系统采集器，位移传感器。可调摆长单摆，铁架台。

实验装置图如右图

实验准备：

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作” ★，打开“单摆的振动”实验模板。

实验步骤：

1.位移传感器采用发射式组合（把发射端和接受端印字的一面相对迭合，发射、接受窗口朝一个方向）。按装置图组装好。注意让发射端的红外线发射管（透明口）对准摆锤。

2.点击进入“实时”页，量出摆长，把摆长值填入相应的框内。

3.使单摆静止。打开位移传感器的电源，点击实验“开始”按钮，测量出平衡位置，点击“结束”。把位置值填入相应的输入框内。点击“数据整理”，删除这次（实验次数1）实验数据。

4.使单摆摆动，单摆摆动时沿传感器的窗口方向，幅度小一点。当摆动稳定时，点击“开始”，

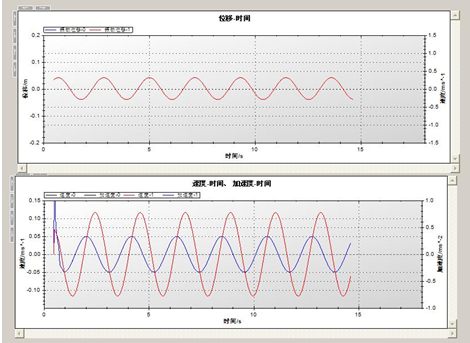

实时采集得到单摆振动的位移变化曲线。若干周期后，点击“结束”。可以观察到单摆振动s-t 图线。

5.单击右键选择“拟合”－“预设拟合”－“Curve Fitting 0”，进行正弦拟合。可得单摆运动的位移图像符合正弦规律。

6.点击进入“s-t，v、a-t”页则观察到单摆的速度、加速度的图像。

7.点击进入“周期和g”页面，再点击一下“重新计算”按钮，可以得到单摆的振动周期值和测量得到的重力加速度值。
