研究通过导体的电流强度与电压和导体的电阻的关系

实验器材：

电压传感器，电流传感器。不同阻值的电阻，滑动变阻器，电源，导线开关等电路元件。

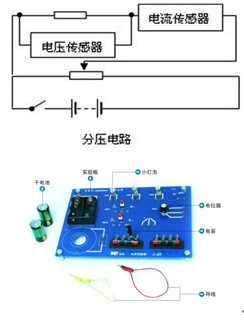

实验原理图：如下图

实验步骤：

（1）将电压传感器和电流传感器分别用两根1394数据线接入GQY数据采集器的1号接口和2号接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器。

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作” ★，打开欧姆定律的专用模板。按实验原理图连接好设备。

（2）在断路状态下，点击“”按钮，对电压传感器和电流传感器校零。点击“”按钮开始实验。接通电路电源，待电流稳定，点击“”按钮，采集通过导体的电流强度。

 （3）不改变导体，调节滑动变阻器，改变导体两端的电压，电路电流也随之改变。待电流稳定，再点击“”，测量电流。直至采集得到多组数据。点击“”按钮结束实验。

（4）点击“”按钮，单击“”，完成数据采集。

（5）调换不同阻值的电阻，重复步骤2－5，采集多组实验数据。

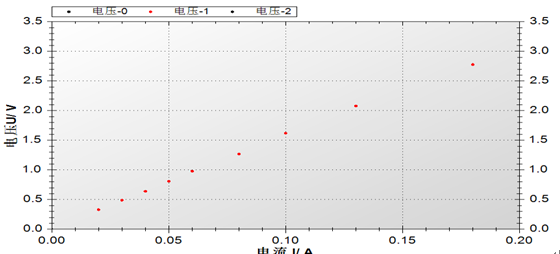

（6）要分析电流与电压的关系，点击进入“U-I”页或“实验数据”页。

（7）要分析电流与导体的关系，点击进入“U/I－t”页或“实验数据”页，比较 U/I 值与

导体的电阻值。

（8）得到通过导体的电流与导体两端的电压、导体本身的电阻关系的欧姆定律。
