知道数字电路的基础概念；掌握“与门”、“或门”、“非门”电路的原理，逻辑关系以及表示方法

实验器材

GQYeLab数据采集器，电压传感器

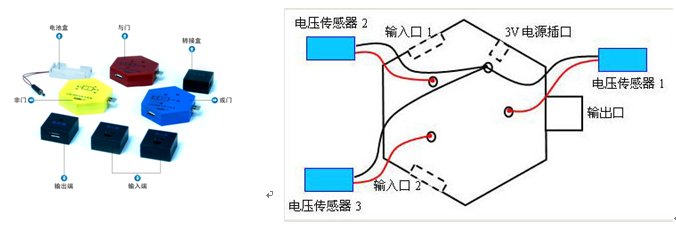

实验装置：如下图

实验步骤

1、选用适当的门电路模块，接好电源、输入和输出模块；

2、按实验装置图，把3个电压传感器接入电路。测输出端的电压传感器接入数

据采集器的1号口；测输入端1和输入端2的电压传感器，分别接入数据采集器的2号口和

3号口；

3、点击“开始实验”按钮。观察输入和输出的电压曲线，以及输出模块小灯的明暗；

4、拨动输入模块的开关，选择输入信号是“高电平”—“1”或“低电平”—“0”。观察；输入和输出的电压曲线，以及输出模块小灯的明暗；

5、分析得出相关门电路的特性。
