描绘二极管的伏安特性曲线。了解二极管的正向和反向连接的区别

为什么在干路中连接一个1欧的电阻？

点击进入电流-电压页面，对二极管正向连接电压在0.6V-0.8V之间的点进行“乘幂拟合”。注意观察电压0-0.6V时的电流，0.6V-0.8V时的电流，可以得出怎么样的结论呢？

观察二极管反向连接时的电流。

实验器材

GQY电学组合实验板、电压传感器、电流传感器、整流二极管[此实验用的型号为IN4007]（材料为硅）实验电路思考：为什么在干路中连接一个1欧的电阻？

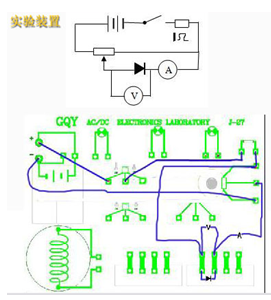

实验装置图：如下图

实验步骤

1.将电流传感器和电压传感器分别用两根1394数据线接入GQY数据采集器的2号接口和3号接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器，电压传感器和电流传感器按GQY电学组合实验板接线图接法接入。

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作” ★，打开研究电容的充放电过程的专用模板。

2.将电流和电压传感器分别连接到数据采集器，在电学实验板上连接好电路，电位器（滑动变阻器）旋到最大值(如图逆时针旋转到底）。

3.点击“”，选中传感器1、2，点击“开始”、“计算”，对电流、电压传感器调零，“退出”。

4.点击进入“电流-电压”页面。

5.点击“”按钮，按下开关，旋转滑动电阻器到最小。点击按钮。

6.调换电源的正负极，把滑动电阻器重新旋到最大值，然后重复实验步骤4。

实验数据分析：

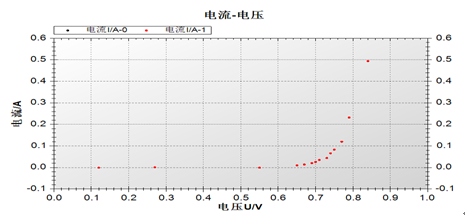

点击进入电流-电压页面，对二极管正向连接电压在0.6V-0.8V之间的点进行“乘幂拟合”。注意观察电压0-0.6V时的电流，0.6V-0.8V时的电流，可以得出怎么样的结论呢？

观察二极管反向连接时的电流。
