1、验证∫Edt为定值

2、验证感应电动势与磁通量变化率成正比（E∝t^-1）

3、验证感应电动势与磁通量的变化成正比（E∝Δφ）

1、验证∫Edt为定值

当通过闭合电路的磁通量改变时，闭合电路内会产生感应电流。

感应电动势的大小与磁通量的变化率成正比。E=ΔΦ/Δt

本实验采用如下的方法来研究：

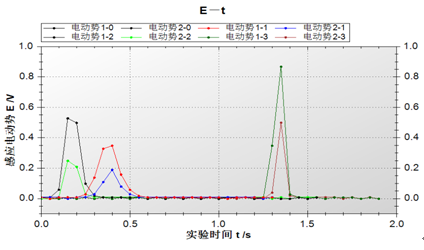

多次采集得到磁铁通过原线圈时产生的感应电动势E-t曲线。由于每次通过的速度有快慢，所以，每条曲线的最大值和变化时间不一样。

实验用的是同一块磁铁，同一个线圈，因此每次实验中，通过线圈的磁通量的变化是一样的。

每次实验的E*t的值，可以用电动势E对时间t的积分得到。

只要实验到的E*t值基本一样（实验在可以接受的范围内），电磁感应定律就可以得到证明。

本实验的积分时间范围取产生的感应电动势的上半周期。

2、验证感应电动势与磁通量变化率成正比（E∝t^-1）

当通过闭合电路的磁通量改变时，闭合电路内会产生感应电流。

感应电动势的大小与磁通量的变化率成正比。E=ΔΦ/Δt

本实验采用如下的方法来研究：

如图1所示，每一次磁铁从位置甲到乙过程，磁通量的变化量ΔΦ是一样的；线圈中磁通量的变化量ΔΦ/所用的时间Δt就是过程中磁通量的平均变化率；所以时间倒数 1/Δt就反映了磁通量的变化率。

如图2所示，保持光电门和线圈的相对位置不变；把挡光片和磁铁固定在一起；使线圈与磁铁相对作匀速运动。

采集挡光片的挡光的时间（即从甲运动到乙的时间）和此间产生的感应电动势。

保持线圈不动，让磁铁以不同的速度向线圈运动，得到多组数据。

用拟合数据图线来研究和验证电磁感应定律。

按本实验的原理，E是在Δt中的平均感应电动势，而实验方法用触发采样，采集的是挡光片离开光电门检测口时的感应电动势，二者不一样，特别是条形磁铁周围不是匀强磁场。

为保证取得较好的效果，采集电动势的位置，应该选择在磁铁匀速通过时，产生的感应电动势比较平稳均匀的位置。

3、验证感应电动势与磁通量的变化成正比（E∝Δφ）

保持变化的时间一样，改变磁通量的变化量。来研究磁通量的变化量对感应电动势的影响。

本实验采用如下方法：

用两个完全相同的原线圈，一个内部放一根条形磁铁，另一个内部放两根磁铁。同时采集磁铁以相同的速度从两个线圈中拔出时的感应电动势。改变磁铁拔出的速度，采集多组数据。

比较两个感应电动势。如果有E1/E2≈E1’/E2’≈E1”/E2≈Δφ1/Δφ2 （实验误差在可以接受的范围内）

那么就可以认为：感应电动势E∝Δφ

1、验证∫Edt为定值

实验器材

GQYeLab数据采集器、电压传感器、计算机。力学轨道、小车、电磁感应原副线圈、条形磁铁等。

实验装置

实验步骤

（1）将电压传感器分别用两根1394数据线接入GQY数据采集器的1个接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器。使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开研究电磁感应定律（∫Edt为定值）的专用模板。按实验电原理图和实验装置图连接好电路。把电压传感器连接到线圈两端。连接好数据采集器和计算机。

（2）点击“”，对电压传感器校零。

（3）点击、进入实时数据页面。点击“”按钮，推动小车向磁铁运动。当磁铁通过原线圈后，点“”按钮，停止本次采集。

（4）重复步骤3，改变推力、改变运动的速度。采集多组数据曲线。

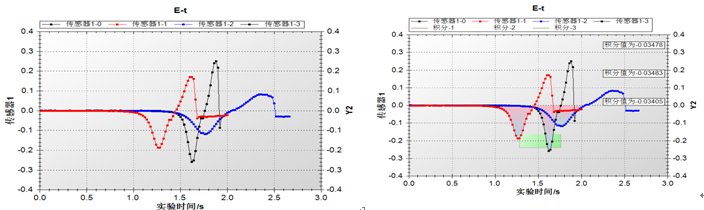

（5）在数据曲线的起点，双击并按住左键，沿时间轴拖动到感应电动势的上半周期末。积分计算第一次实验E*t的值。

（6）把每次实验曲线的E*t值都计算好。

（7）比较分析，得出实验结果。

2、验证感应电动势与磁通量变化率成正比（E∝t^-1）

实验器材

GQYeLab数据采集器、电压传感器、光电门传感器、计算机。力学轨道、小车、电磁感应原副线圈、条形磁铁、挡光片等。

实验装置

实验步骤

（1）将光电门传感器和电压传感器分别用两根1394数据线接入GQY数据采集器的1号接口和2号接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器。

使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开研究电磁感应定律（∫Edt为定值）的专用模板。按实验电原理图和实验装置图连接好电路。把电压传感器连接到线圈两端。连接好数据采集器和计算机。

按实验装置图组装好器材；把电压传感器连接到线圈两端。

光电门传感器插入数据采集器的1号插口，电压传感器插入数据采集器2号口、连接好数据采集器和计算机。

（2）点按光电门传感器按钮，选择挡光（I）模式；点击“”，对电压传感器校零。

（3）点击、进入实时数据页面。点击“”按钮，推动小车向磁铁运动。当挡光片通过光电门，点“”按钮，停止本次采集。

（4）重复步骤3，改变推力、改变运动的速度。采集多组数据。

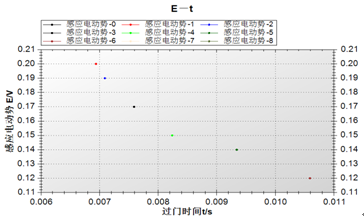

（5）观察E-t上数据点分布的规律。

（6）点击进入E-1/t 页面，观察E-1/t上数据点分布的规律。

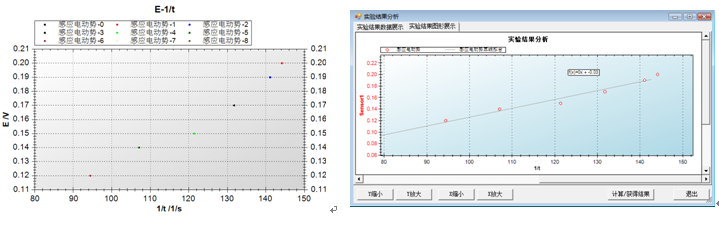

（7）点击“实验结果分析”，在图形分析上，用直线方程对E-1/t数据点拟合，得到基本成正比。

3、验证感应电动势与磁通量的变化成正比（E∝Δφ）

实验器材

GQYeLab数据采集器、电压传感器、计算机、条形磁铁、螺线圈等。

实验装置图：如下图

实验步骤：

1．将两个电压传感器分别用两根1394数据线接入GQY数据采集器的1号接口和2号接口；再将GQY数据采集器的usb接口用一根usb线接入电脑的usb接口，并且将GQY数据采集器的电源接通，开启GQY数据采集器。使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开研究感应电动势与磁通量变化成正比（E∝Δφ）的专用模板。按实验电原理图和实验装置图连接好电路。把两

个电压传感器分别连接到两个线圈的两端。连接好数据采集器和计算机。

2．对两个电压传感器进行校零。

3．点击开始实验，把磁铁从线圈中拔出，采集到感应电动势，结束采集，点击。

4．再开始实验，改变磁铁从线圈中拔出的快慢，采集到多组感应电动势数据，结束实验。

5．从实时数据图中，读出对应的E1、E2；E1’、E2’；E1”、E2”等数据。比较分析，得出结论。
