观察微弱磁通量变化时的感生电流

地球的磁场很微弱，但穿过线圈平面的地磁场磁通量变化时，仍有感生电流产生

实验器材：

GQY数据采集器，微电流传感器（一个）。感应线圈一只，USB联接线（一根）、传感器联接线（一根）

实验装置图：如右图

实验步骤：

1、将微电流传感器用一根1394数据线接入GQY数据采集器的2号接口，微电流传感器的红线连接线圈的红接口，黑线连接线圈的黑色接口。连接微电流传感器与GQY数据采集器，用usb数据线连接GQY数据采集器与PC。

2、使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开专用模板。

点击开始按钮开始实验。

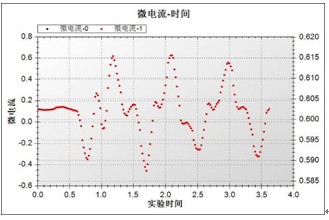

3 把线圈垂直放置，使线圈绕垂直轴转动180º。观察实验界面显示情况，有无感应电流产生？感应电流的大小？

改变线圈得放置方式、改变线圈的转动方式，例如：让线圈垂直放置，使线圈绕水平轴转动180º。；

让线圈水平放置，使线圈绕垂直轴转动180º。

让线圈水平放置，使绕东西（或南北）向的水平轴转动等。

观察有否感应电流产生？感应电流的大小？等现象并分析原因、总结规律。
