1.观察电磁振荡的图像。

2.探究电磁振荡的频率与振荡电路的电感和电容的关系。

实验器材：

电压传感器、电流传感器、有抽头的电感线圈（1 ~3 间电感为1H、2 ~3间电感为0.5H ）、钽电容器（47μF、100μF各1个）、干电池2节、电路实验板、导线。

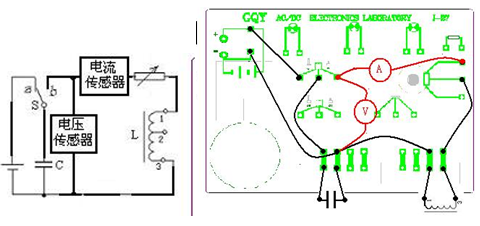

按照下图连接电路，L为电感线圈，C为电容器，R为电阻箱。

实验步骤：

1、将电感线圈的1，3端接入电路，电容器用规格为47μF的，可变电阻（电位器）活

动触点位于中间附近。（阻值约为50Ω）。使开关S弹起，接在a点给电容器充电。

2、使用单机运行平台软件做此实验，★ 请进行“GQY实验必备操作”★，打开LC电磁振荡专用模板

3、参照产品使用说明书第四部分：单机运行平台操作说明——传感器校零，对电流、电压传感器调零。

4、点击“开始”按钮。将开关S按下。接通b点，则实时图形页中就出现了振

荡电流和电压的图线，并且其幅度是逐渐衰减的。

5、点击“结束”按钮，完成一次实验。

6、将实验电路中的电容器改为100μF的，再按一下开关S，使S弹起,接在a点给电容

器充电。重复步骤3-5，完成第二次实验。

7、将实验电路中电感线圈的2、3端接入电路，电容器仍然取47μF的，开关S接在a点给电容器充电。
